垂直导电胶应用领域
应用领域一:IC测试,包括BGA/LGA/QFN/QFP封装芯片测试、
PCB测试、模组的测试,可替换传统探针。
优势:1、芯片测试导电胶柔软的表面不会对待测元件造成测试损伤;2、导电胶具有很低的介电常数和内阻,
可以有效降低测试信号的传输损耗,可以传输高速信号;
3、相对传统探针,高频芯片测试导电胶有明显的成本优势。
软性电信号连接导电胶应用包括芯片和载板的封装,
电子元件和PCB电连接,在一些特殊领域,传统的锡焊,
ACF工艺受到一定限制,如大尺寸芯片封装,芯片尺寸过大,
芯片本身有一定的翘曲,无法和载板有效的贴合的情况,
垂直导电胶可以很好的替代传统电信号连接方式。
优势:1、可以解决元件变形引起的和pcb焊接困难2、生产在常温状态可完成
3、成本低廉,可反复拆装
原理:垂直导电胶可以作为压力分布测量的传感器,
利用导电胶在一定范围内电阻和受到的压力呈类线性变化特性,
通过XY扫描电路测量导电胶上每个点的电阻获取扫描节点受到的压力,
从而可以得到一个区域内的压力分布情况。
硅胶本身具有的柔软和弹性也是制作电子皮肤的理想传感器材料。
优势:1、导电胶柔软,弹性,可拉伸,对人体无毒害,
这些特性相对其它感压材料更适合和人体接触或制作仿真人体皮肤。
2、垂直导电胶内部导电点互相绝缘,
测试点电阻不会受到相邻测试点的电阻干扰,
克服了普通导电胶测量电阻不准确的缺点。
垂直导电胶应用案例

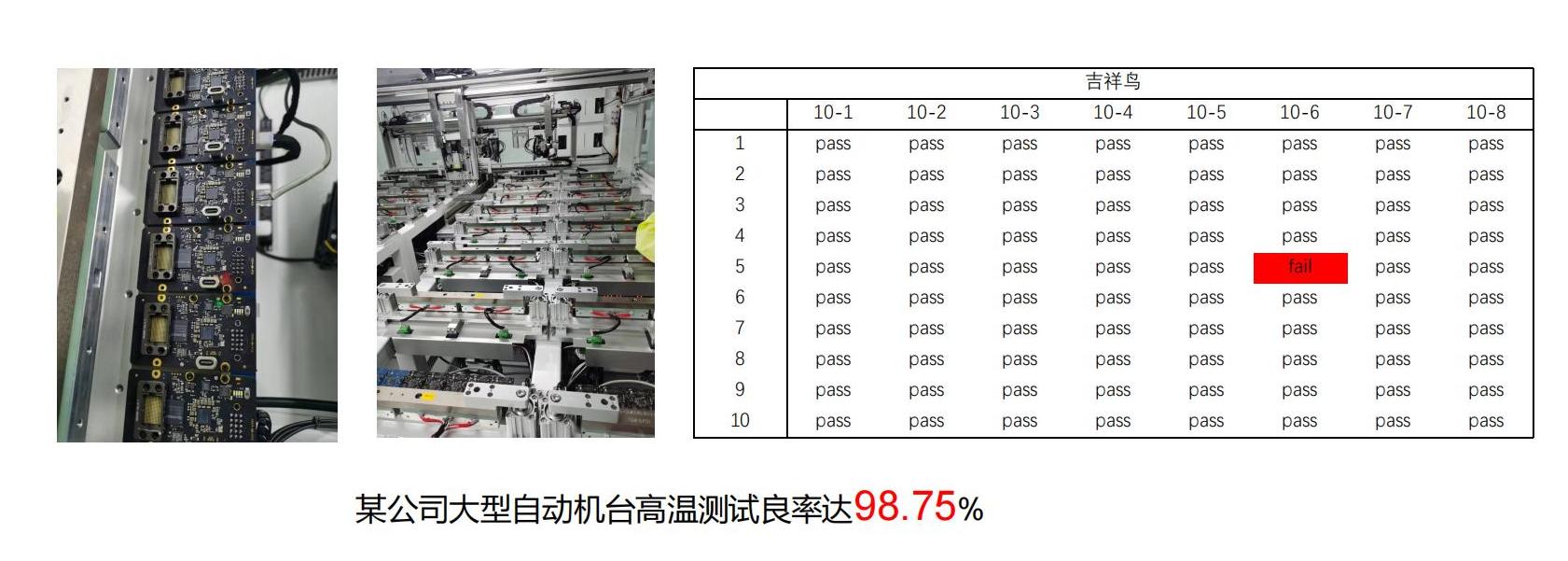

垂直导电胶用于自动机台高温测试良率达98.75%

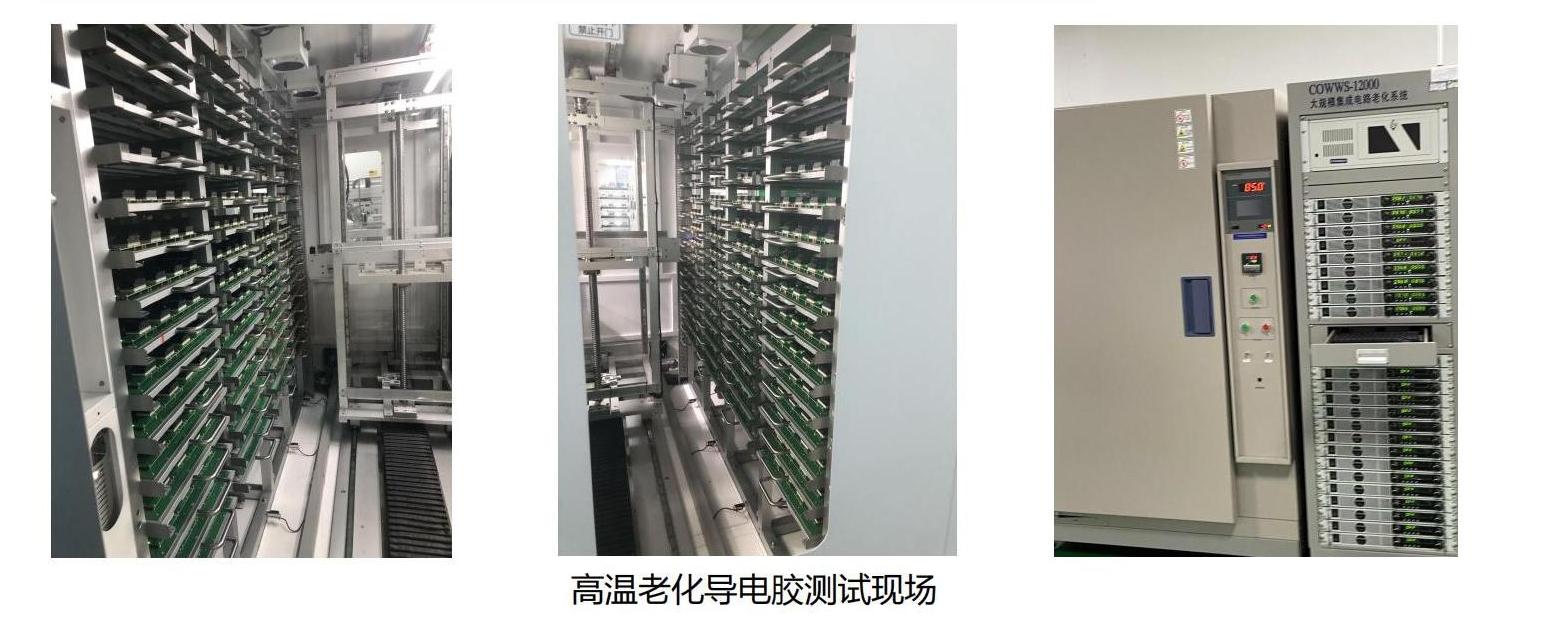

高温老化导电胶测试现场
